Här skall vi beskriva vad SvxLink är, samt hur du använder de funktioner som denna repeaterlogik erbjuder.

Vad är SvxLink repeaterlogik?

  -  En repeaterlogik som körs under Linux i en Raspberry Pi.

  -  Logiken har en mängd olika funktioner.
  -  Läs vidare om SvxLink på www.svxlink.org .

SK7JL - Blekinge (Spjutsbygd)
SK7RFL - Öland (Algutsrum)
SK7RN - Öland (S | C | N)
SK5BN - Norrköping

Funktioner i repeaterlogiken kan styras med kommandon.

  -  Kommandon ges med DTMF-toner.
  -  Kommandon kan, men behöver inte, avslutas med "fyrkant" (#) - gäller SK7RFL, SK7RN samt SK7JL/SK5BN.
  -  På SK7RFL, SK7RN, SK5BN, SM5GXQ finns genvägar för talgruppsval (ej standard SvxLink).
       - Slå bara numret på önskad talgrupp utan prefixet 91 framför och utan # efter.
       - Många talgrupper kan dessutom förkortas (se listan).

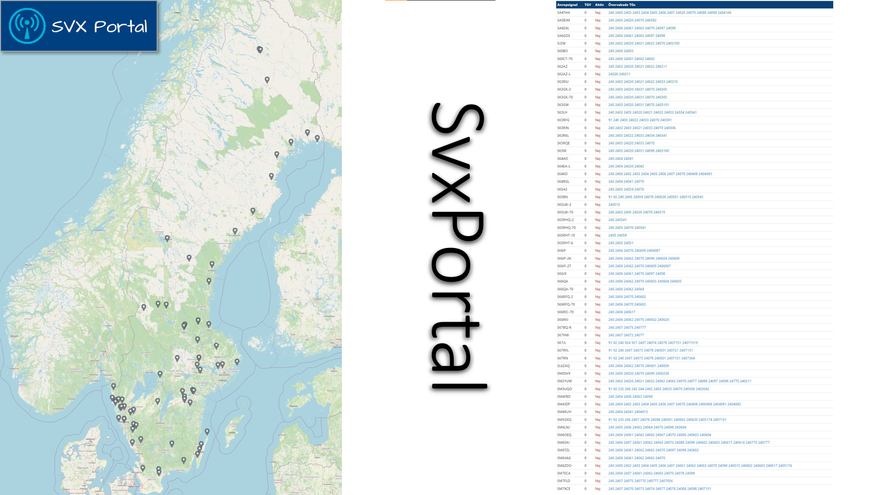

  -  Den officiella talgruppslistan finns på SvxPortalen.
  -  Fullständig kommandolista för SK7RFL, SK7RN samt SK5BN finns här

SK7RFL är uppkopplad mot det Svenska Nationella Repeaternätverket.
  -  SvxLink möjliggör samtrafik med många andra repeatrar och simplexnoder.
  -  Se aktuell status för nätet på SvxPortalen.
  -  Nedanstående talgrupper passas statiskt av SK7RFL.
  -  Tillfällig passning av ytterligare talgrupper kan läggas till med DTMF-kommandot 94tg[#].

Passade talgrupper på den svenska Reflektorn

91         World Wide
92
Europa
240        Samtliga anslutna repeatrar i Sverige

2407       Repeatrar i SM7
24073      Kalmar Län
24078
      Öland - Länktalgrupp SK7RFL - SK7RN - SK7JL - SK5BN
2407151    Egen talgrupp för SK7JL

240721     Egen talgrupp för SK7RFL
240501     Egen talgrupp för SK5BN

Inkommande trafik på någon av ovanstående talgrupper kommer automatiskt att aktivera repeatern.

  -  Detta gäller inte om repeatern är upptagen av
       - ett lokalt QSO
       - EchoLink
       - DMR

       - trafik på någon annan talgrupp.
  -  Inkommande EchoLink eller DMR kan inte komma in i ett pågående QSO.
     - Utom på den lokala talgruppen 24078.

     - Utom vid bulletinsändning, då allt är tillåtet.
  -  Det innebär att ett anrop utifrån i princip aldrig kan avbryta ett QSO.

  -  Vald talgrupp gäller tills repeatern går ned (30s timeout).

Annan talgrupp för utgående anrop kan väljas manuellt med DTMF{91} tg {#}.

  -  Väljs ny talgrupp med DTMF, annulleras tidigare talgruppsval.

  -  Genvägar finns på SK7RFL, SK7RN, SK5BN, SM5GXQ.

       - Se Kommandolistan eller Talgruppslistan.

  -  Lyckat talgruppsval kvitteras verbalt.

  -  Talgruppen aviseras med nummer eller i vissa fall anropssignal.

  -  Vald talgrupp gäller tills repeatern går ned (30s timeout).

Aktivering av talgrupp med Subton (CTCSS) är också implementerat på SK7RFL och SK7RN.

  -  Varje subton är mappad till en egen talgrupp.

  -  Repeatern måste i detta fall startas med en subton.

  -  Lyckat talgruppsval kvitteras verbalt.
  -  Talgruppen aviseras med nummer eller i vissa fall anropssignal.
  -  Väljs ny talgrupp med DTMF, annulleras tidigare talgruppsval.
  -  Repeatern sänder alltid samma subton, oavsett talgrupp.

  -  Vald talgrupp gäller tills repeatern går ned (30s timeout).

Om inga kommandon ges, aktiveras istället den lokala klustertalgruppen 24078.

  -  Detta sker helt automatiskt.

  -  Repeatern är genom denna talgrupp permanent länkad till SK7RN, SK7JL samt SK5BN.
  -  Länkningen startar efter första sändningspasset.
  -  I samband med detta aktiveras även bryggan till DMR talgrupp 240721, YSF SE-SK7RFL samt D-star DCS010X..

Vid första sändning på en talgrupp, identifieras sändande repeater med dess anropssignal.

  -  Olika tonkaraktärer kan i stället ange avslutad sändning från olika länkade repeatrar.
       - T ex anges SK7RN med Morse: "R" (N=Böda, C=Borgholm, S=Mörbylånga),
       - SK7RFL med "A",

       - SK7JL med "J",
       - SK5BN med "B" och
       - SM5GXQ med "G".

Aktiverad talgrupp gäller tills repeatern stänger ner.
  -  Detta gäller oavsett om den aktiverats lokalt eller externt.

  -  Denna timeout är satt till 30 sekunder.
  -  Vid nedstängning aktiveras åter passning av talgrupper.

Vid trafik på talgrupp 240, bör man efter etablerad kontakt göra ett QSY-kommando, 92[#].
  -  Då frigörs de repeatrar som inte varit inblandade i det aktuella samtalet.
  -  På andra repeatrar aviseras "QSY xx pending". Man kan då följa med i QSY genom att trycka PTT kort.
  -  Efter 15 sekunder hörs "QSY ignored". Det är nu försent att trycka PTT.

  -  Efter detta kan man ändå ge kommandot 93[#] för att följa med i QSY.


Efter 90 sekunders QSO sker även ett automatisk QSY från talgrupp 240.

SK7RFL är ansluten till EchoLink.

  -  Nodnumret är 353167 - SK7RFL-R.

  -  Inkommande anslutningar aviseras inte lokalt, förrän den anslutande stationen sänder (ej standard SvxLink).

  -  Inkommande EchoLink länkas även automatiskt vidare till SK7RNs tre repeatrar.

  -  Utgående anslutningar kan ske direkt, genom att bara slå nodnumret med DTMF (ej standard SvxLink).

  -  EchoLink-modulen skall alltså först inte aktiveras med kommandot 2# (ej standard SvxLink).

  -  Anslutna stationer kopplas ned i samband med att repeater går ner (ej standard SvxLink).

     -  Detta gäller inte vid SSA-bulletin.

  -  Utgående EchoLink blockerar alla tidigare talgruppsval.
      - Samma sak gäller om du t ex aktiverar MetarInfo eller Papegoja.

SK7RFL har en brygga mellan DMR | YSF | D-star och analog FM.

  -  Bryggan nås genom att på DMR sända på talgrupp 240721.

  -  Trafik identifieras med en tonkaraktär.           'D'

  -  Den lokala trafiken över SK7RFL, SK7RN samt SK7JL kan monitoreras på DMR-talgruppen 240721.

  -  DMR-talgruppen är även bryggad mot D-star reflektor DCS010, modul X.

  -  I tillägg finns en lokal YSF-reflektor, SE-SK7RFL (YSF24078), som är bryggad med DMR.

  -  Lokalt på SK7RFL DMR-repeater sänder man på talgrupp 6 på TS1.

  -  Bryggan aktiveras fn helt automatiskt efter första sändningspasset på den analoga repeatern.

  -  Med DTMF-kommandon kan man också från SK7RFL analog aktivera godtycklig talgrupp/reflektor.

  -  Läs vidare om den digitala bryggan här.

SK7RFL (och SK7RN) är även anslutna till flera internationella SvxLink-reflektorer.

  -  Storbritannien (G4NAB)

  -  Tyskland (FM-Funknetz.de)

  -  Talgrupper kan aktiveras som vanligt med DTMF-kommando.

  -  Repeatern "vet" till vilket nät en viss talgrupp hör.

  -  Talgrupper annonseras ut med prefixen "UK" respektive "DE".

  -  Motsvarande tonkaratärer är:

     - UK

     - Tyskland

Tillbaka till Repeaterlogik
Nästa sida

SSA-bulletin på SvxLink tg 24070, söndagar 09:00, över bl a SK7RFL och SK7RN.

- Lyssnare över hela landet (via SvxLink, DMR, YSF, D-star eller EchoLink) är välkomna att checka in.

   - Från andra SvxLink-noder, ge kommandot 9424070#.

   - Från EchoLink, anslut till SK7RFL-R.

   - Från DMR, på talgrupp 240721 (motsvaras av tg 6 (TS1) på SK7RFL).

   - Från D-star, på reflektor DCS010, modul X.

   - Från C4FM, på YSF-reflektor SE-SK7RFL (YSF24078).

- Vi kör alltid varje söndag, även om det inte finns någon bulle från SSA.
