DMR-brygga för SvxLink

Repeaterskolan - Supplement #8

Sammanfattning

DMR-bryggan på SK7RFL

Förändringar i DMR-bryggan

Equalizer för DMR

DMR-bryggan på SK7RFL.

Nu kan du köra QSO över DMR via SK7RFL - med din vanliga analoga FM-radio!

Funktionaliteten bygger på SvxLink standard, dvs
- Utifrån aktiverad talgrupp gäller tills repeatern går ned (30s timeout).
* Svar från SvxLink går till den aktiva talgruppen, så länge repeatern är uppe.

- Vid start av repeatern aktiveras en default DMR talgrupp - 240721.

* Aktiveringen sker i samband med att talgrupp 24078 aktiveras, vilket normalt sker efter första sändningspasset.
* Detta innebär att lokal trafik över SK7RFL, SK7RN och SK7JL kan monitoreras från DMR talgrupp 240721.

- Manuellt (DTMF) aktiverad talgrupp gäller tills repeatern går ned.
* Dock blir talgruppen passad under 10 minuter.

Olika talgrupper för DMR och analog FM.

- Använd 240721 för att nå analog FM (SvxLink) på Öland (SK7RFL och SK7RN).

- Använd 240717 för att nå DMR-repeatern (tg 9) på SK7RFL DMR-repeater.

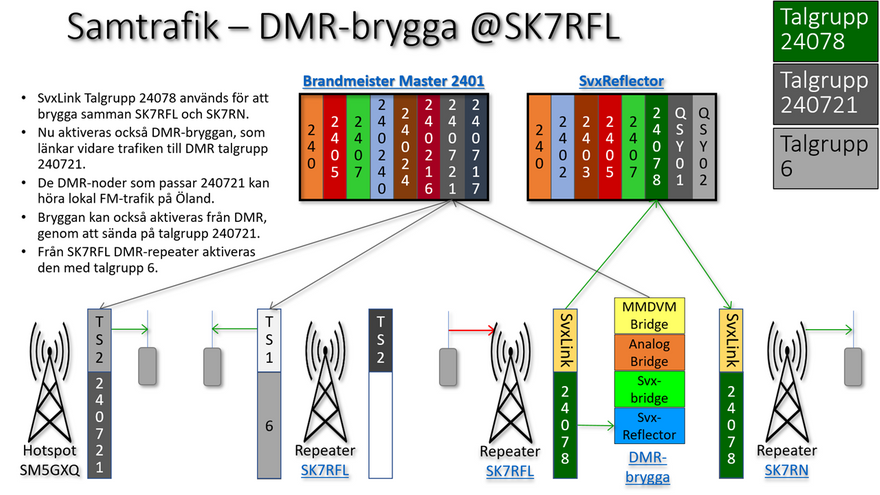

Samtrafik med närliggande repeatrar.

- Inkommande DMR går vidare till SK7RN.
- Utgående (automatisk) DMR från SK7RN och SK7JL

* Dessa repeatrar har ingen egen DMR-brygga.

Vi har även separata Equalizers i ljud-kedjan.
- I riktning DMR->SvxLink.
* Här finns även en AGC.
- I riktning SvxLink->DMR.

Du kan alltid besvara anrop från DMR - utan varken kunskap om DMR eller tillgång till DTMF.

Det har som bekant visats visst intresse för att kunna länka en DMR-talgrupp mot våra lokala repeatrar under vissa omständigheter.
- Det är "vattentäta skott" mellan DMR och SvxLink.
- DMR är helt digitalt, medan SvxLink är analogt.

Lösningen använder en AMBE-sticka för att omvandla mellan PCM och DMR-codec.
- Valda delar av paketet DV-switch används för bryggan.
- MMDVM_Bridge kan "tala" med Brandmeister-mastern.
- Man bör även använda HBLINK, oavsett om man tänker köra mot BM eller inte.
- AnalogBridge behövs för att brygga mellan SvxLink och DMR-codec.
- Problemet är att SvxLink inte förstår USRP-protokollet.

Det verkar inte finnas någon helt färdig lösning.
- SP2ONG Waldek har tagit fram ett python-script som översätter SvxLink till USRP.
- Jag har modifierat detta script för SK7RFL.
- Lösningen använder ALSA-loopback-interface för ljudöverföringen.
- Man kan även med fördel även använda Equalizer i riktning DMR -> Analog.
- SvxLink har en PTY-funktion som används för PTT och SQL.

Logik - från DMR BM talgrupp.
- Vi skapar en talgrupp på BM som länkas ut på SK7RFL analog repeater.
- Vi registrerar in ett nytt repeater ID (240721) för denna "repeater".
- Sedan använder vi samma nr som talgrupp för att nå den analoga repeatern.
- Trafik på denna tg (240721) tas emot av SK7RFL gateway fvb till SK7RFL analog repeater.
- Observera att man på DMR inte får något ID eller annan signalering från SK7RFL.
- Bryggningen sker genom passad talgrupp 6 på SK7RFLs lokala SvxReflektor.
- Detta blockerar också ev ny inkommande trafik från den nationella reflektorn.
- Om det redan pågår trafik på den analoga repeatern, kommer denna inte att avbrytas.
- På SK7RFL DMR-repeater omvandlas 240721 till 6 (User activated).
- Talgruppen kan även aktiveras från D-star, reflektor DCS010, modul X.

Logik - från SK7RFL DMR-repeater.
- Trafik på talgrupp 6 på TS1 kommer att gå ut på SK7RFL analogt.
- Talgrupp 6 görs om till 240721 och sänds ut på Brandmeister.
- Detta tas emot av SK7RFL gateway fvb till SK7RFL analog repeater.
- Detta sker genom passad talgrupp 6 på SK7RFLs lokala SvxReflektor.
- Detta blockerar också ny inkommande trafik från den nationella reflektorn.
- Om det redan pågår trafik på den analoga repeatern, kommer denna inte att avbrytas.

Logik - från SK7RFL FM-repeater (SvxLink).
- Lokala QSOn på talgrupp 24078 aktiverar DMR-bryggan automatiskt efter första sändningspasset.
- I övrigt kan man aktivera bryggan med DTMF enligt nedan.
- Talgrupp 6 på den lokala reflektorn går vidare till vår gateway.
- Gatewayen sänder in trafiken på Brandmeister med talgrupp 240721.
- Vi registrerar även in ett nytt användar-ID för SK7RFL, att använda som "avsändare" (2400513).

Vid bulletinsändning (söndagar kl 09:00) låter vi trafiken gå ut på:
- SK7RFLs två frekvenser och SK7RNs tre repeatrar.
- Talgrupp 24070 på SvxLink.
- EchoLink via SK7RFL-R.
- Talgrupp 6 lokalt på SK7RFL DMR-repeater (tidsinställd statisk).
- Talgruppen för SK7RFLs analoga repeater, 240721.
- Detta sker genom att vår gateway även scannar lokal EchoLink-talgrupp.
- Alla incheckare är välkomna, oavsett trafiksätt.

Sammanfattning.
- Trafik över SvxLink nationellt nätverk går inte ut över DMR.
- Lokal trafik på repeatern går ut över DMR.
- DMR-trafik från talgrupp 6 på TS1 går ut på den analoga repeatern.
- DMR-trafik från BM talgrupp 240721 går ut på den analoga repeatern.
- Detta kan bara ske om repeatern är ledig.
- Vid bulletinsändning länkas dock BM tg 240721 med SvxLink tg 24070.

Vi avser inte rutinmässigt länka ut DMR-trafik på det nationella SvxLink repeaternätverket.
- Man är måna om ljudkvaliteten och DMR låter inte så bra jämfört med analog FM.
- Vi håller detta på vår lokala reflektor.
- Undantagsvis är bryggan aktiv vid våran SM7-bulletin på SvxLink talgrupp 24070.
- Vi har nu även en Equalizer inkopplad.

SK7RFL drivs som en neutral och oberoende repeater.
- Den är fristående från klubbtillhörighet.
- Det gäller även denna webbplats.
- Alla är välkomna att använda SK7RFL, oberoende av klubbmedlemskap.
- Repeatern ägs och drivs av SM7CLM och SM7GMD.
- SM5GXQ bidrar med konfiguration av SvxLink och Pi-Star samt denna webbplats.
